智能停车管理系统面向高校物联网实训应用需求,进而形成的智能泊车整体解决方案,主要结合RFID技术、ZigBee技术、传感器技术、Android应用技术、数据库等技术实现,促使学生了解物联网在停车场等现实场所的应用,促进学生对物联网学习的兴趣。
系统构成与功能概述
1、实体沙盘:实体沙盘上安装有车位信息显示牌、树木花草、路灯、停车位、车辆运行轨迹等;
2、智能车平台:智能车平台由STM32主芯片控制,上面搭载了Zigbee模块、无线遥控接收模块、红外光电传感器、直流电机伺服驱动等外围综合机电控制系统,实现寻迹、避障、无线通讯控制等功能;
3、超高频电子标签:安装在智能车平台上,实现车辆、车主身份识别;
4、车辆识别单元:采用工业级双通道900M超高频读写器连接2个陶瓷天线(天线分别安装在停车场的出入口)实现车辆信息的识别;
5、拍照单元:包含出入口通道两个高清模拟摄像头,连接到控制器模拟摄像头接口,对进出停车场车辆进行拍照,并将图像上传至主控制器;
6、闸机单元:包含出入口通道两部闸机,分别由两个不同的Zigbee节点控制,实现抬杆、降杆的操作;
7、停车位单元:包含三个停车位,每个停车位都由一个Zigbee外接一个红外光电传感器实现状态检测及上报,车位状态由三个LED指示灯(空闲、预约、占用)实时显示;
8、Android客户端软件:采用C/S架构,实现远程查看、预约停车位;
软件应用

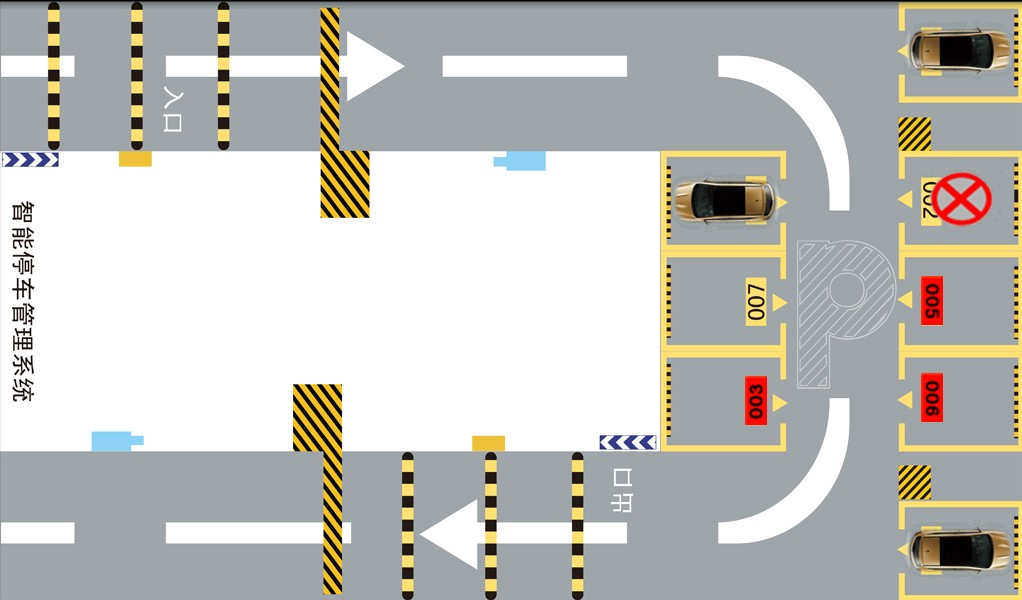

停车管理系统
Android客户端软件
