核心板资源 |
CPU采用三星ARM Cortex-A53架构八核处理器S5P6818,主频高达2.3GHz; |
内存2GB DDR3; |
|
16GB EMMC存储设备; |
|
电源管理单元采用AXP228电源变频管理,待机电流小于15mA,功耗0.1W; |
|
3D硬件加速Mali-400 MP; |
|
核心板扩展引脚多达182PIN,满足用户各类扩展需求; |
|
接口资源 |
排针式5V电源输入接口; |
LVDS LCD接口,最高分辩率1280x600,接口附带电阻电容触摸屏信号; |
|
MIPI LCD接口,mipi DSI最高分辩率1920x1200,接口附带电阻电容触摸屏信号; |
|
手机SIM卡接口; |
|
TF卡接口,最大支持64GB存储; |
|
1个USB启动烧录按键; |
|
1个SD卡启动烧录按键; |
|
接口资源 |
ADC通道,1个可调电位器; |
1个开机按键,长按3S开机,长按3S点击系统关机; |
|
1个系统复位键; |
|
2路SPI通道接口,3路外部中断口,5V电源输出接口,3.3V电源输出接口; |
|
1个MIPI camera 500W数据摄像头接口,1个YUV camera 500W BT656格式摄像头接口; |
|
1路RS485总线接口; |
|
2路喇叭输出接口; |
|
1个USB OTG接口,5路USB HOST接口; |
|
1路HDMI接口,最大分辩率1920x1080; |
|
1路3.5立体声耳机输入接口,支持插拔检测; |
|
1路高灵敏度麦克风输入接口; |
|
1个10M/100M/1000M自适应网口; |
|
1路UART4串口,1路UART0调试串口; |
|
1个5V/3A电源输入接口; |
|
1个RGB LCD接口,24位色RGB通道,最大分辩率2048x1280,或可扩展32路GPIO口; |
|
实时时钟,3V 200mA电池,时间可保存至5年以上; |
|
6路自定义按键; |
|
板载三轴重力传感器BM250; |
|
通讯资源 |
板载4G通讯模块,支持移动、联通、电信; |
板载GPS+Wi-Fi+蓝牙4.0三合一模块,7路GPIO口,3路TTL串口,1路HOST,1路IIC口; |
操作系统 |
Android5.1版本(提供源码包),内核版本Linux3.4.39(提供源码包); Linux3.4.39(提供源码包); |
Bootloader |
u-boot.bin,支持INAND擦除、读、写;支持bootm、bootargs设置;支持打印、设置、保存环境变量;支持内存内容显示、对比、修改;支持USB下载镜像等等功能; |
内核及设备驱动程序 |
10.1寸LVDS/TTL显示驱动;电容触摸屏驱动;HDMI驱动;多媒体硬件编解码驱动;SD/MMC/SDIO驱动;500W高清摄像头驱动;三轴重力传感器Bma250驱动;RTL8211E驱动;PWM驱动;按键驱动;IIC驱动;SPI驱动;AUDIO音频驱动,支持AC97和IIS,默认驱动为IIS(WM8960);DMA驱动;RTC实时时钟驱动;USBDevice驱动;USBhost驱动;USBOTG驱动;USB Wi-Fi RTL8723驱动;蓝牙4.0rtl8723驱动;4G模块ME3760驱动;GPS驱动;JPEG硬件编解码驱动;2D硬件加速驱动;3D硬件加速驱动; |
上层应用程序 |
Clock(闹钟程序);Calculator(计算器);Camera(摄像头应用程序);Phone(电话拨号软件);Email(收发Email工具);Settings(Android下的各种应用和服务的设置);Browser(网页程序);Music(音乐播放器);Messaging(短信软件);Gallery(图片浏览软件); |
PC端烧写工具 |
Xmanager Enterprise、fastboot、串口调试终端、USB下载镜像工具; |
开发环境 |
VmWare8.0(Windows操作系统下的虚拟机); |
Ubuntu12.04、Eclipse; |
|
实验体系 |
Android开发环境的建立、Android SDK开发实例、Android内核与文件系统移植实验、无线通信实验(蓝牙、Wi-Fi、4G、GPS通讯实验)、Android NDK开发实战、Android操作系统下综合应用实战开发等;Linux上层应用程序设计实验、GUI图形化界面设计实验、U-BOOT/内核/根文件系统的编译移植实验、Linux底层驱动实验、蓝牙/Wi-Fi/GPS/4G模块通讯实验等; |

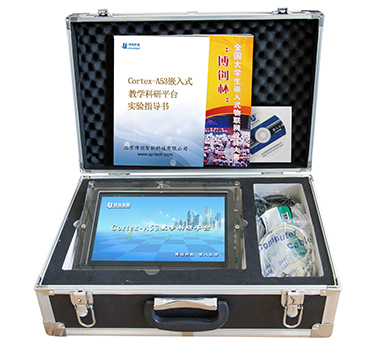

1.采用ARM Cortex-A53架构64位八核处理器,2GB的DDR3内存,16GB的EMMC超大存储设备;
2.配置10.1寸IPS屏(1024*600分辨率);
3.丰富的移动通讯资源,板载4G、GPS、Wi-Fi、蓝牙4.0;
4.500W摄像头,高清自动对焦;
5.提供RGB、LVDS、MIPI、HDMI、重力加速度、RS485、IIC、SPI、ADC、串口(232、TTL)、7路GPIO、SPK、USB host*5、USB OTG、TF卡、SIM卡等丰富的外围接口,供用户使用;
6.操作系统采用Android 5.1版本,提供源码包,同时支持Ubuntu、Linux操作系统;
7.拥有Android、Linux两大操作系统下丰富的实验体系,并配有详细的实验指导,源码开放;
8.可作为高校Android移动开发、嵌入式教学,也可作为物联网网关控制器,用于项目开发;
