【硬件参数】
|
技术参数 |
技术指标 |
|
i.MX6核心控制器 |
CPU：i.MX6工业级处理器； 内存：1GB DDR3； eMMC：8GB； 接口：音频输入输出接口，USB OTG接口； BOOT：8位拨码开关，可以随时切换烧录方式和启动方式； PMU：i.MX6专用电源管理芯片MMPF0100F0EP； 突出功能：图形硬件加速，支持2D、3D图形加速，支持JPEG硬件编解码； |
|
LoRaP2P套件 |
套件个数：6套； CPU：GD32F103C8T6工业级微控制器，ARM® Cortex™ M3，最高主频72MHz； 内存：64KB Flash，20KB SRAM； LoRa模块：工业级LoRaP2P模块； 接口1：2个传感器兼容防呆座； 接口2：与Arduino R3兼容SPI、IIC、ADC接口等； 接口3：串口转USB mini座，DC电源座，电池盒接口座； 6套套件分别配备LED-蜂鸣器模块，干簧门磁-霍尔开关模块，红外对射传感器，广谱气体传感器，温湿度传感器，火焰传感器； |
|
控制器底板 |
电源：DC 12V稳压供电电路； USB：2个USB 2.0 Host座； 串口：2个串口转USB mini座接口； TTL串口：与“创新创客智能硬件平台”传感器兼容； TF卡：1个TF卡座； 4G模块：1个商用4G模块； 显示屏：1个7英寸电容触摸液晶显示器； |
|
操作系统 |
Android 7.1.1（Kernel 4.1.15）； |
|
实验体系 |
LoRaP2P软件体系：20多个（包含环境、驱动、应用等）； i.MX6实验体系：20多个（包含环境搭建、驱动、应用、系统等）； |
本平台是我公司为计算机、嵌入式、物联网等专业学生学习LPWAN（Low-Power Wide-Area Network）设计的平台。LoRa技术是适合物联网的一种扩频无线调制技术，美国Semtech对该技术进行了强有力的营销，包括设立LoRa联盟，以促进其他公司参与到LoRa生态系统中。

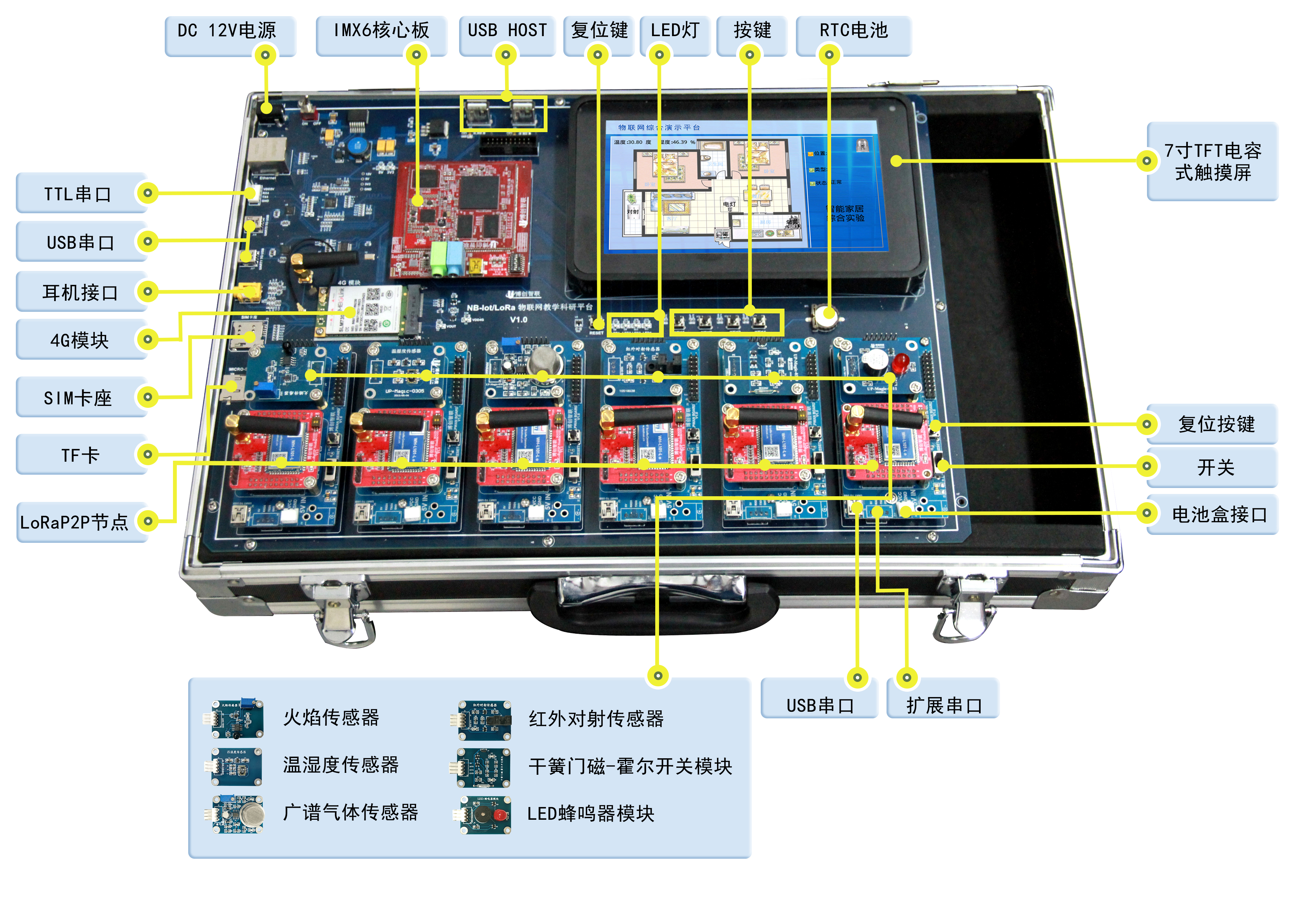

平台核心CPU采用目前市场上主流的i.MX6双核处理器，具有图像硬件加速器；平台配备高速4G通信模块与7英寸电容触摸屏；LoRa套件采用工业级模块，LoRa套件整体可以拆下来配合电池供电使用。
软件方面，配备有从入门到实际应用的示例源码工程，代码工程的文件组织与程序架构符合“SCM&MCU Software Architecture and File Organization V1.0”标准。
